The Fisher X100-2

Description

Ampli intégré The fisher X100-2 de 1962 MADE IN USA! entièrement refait ( nouveaux tubes, 100%recapé et potentiomètre de volume original tout neuf! ) il est repartis pour 50ans !

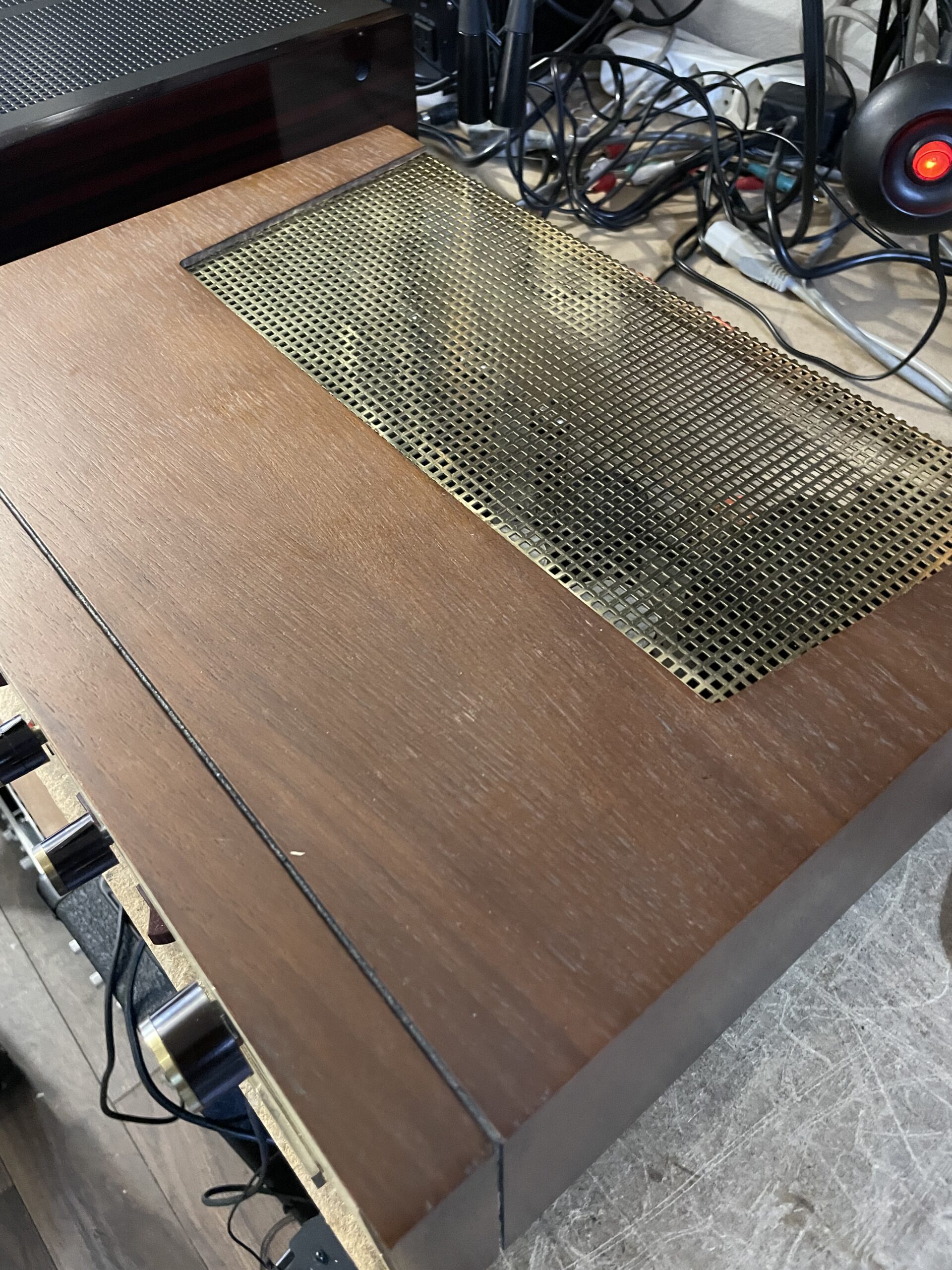

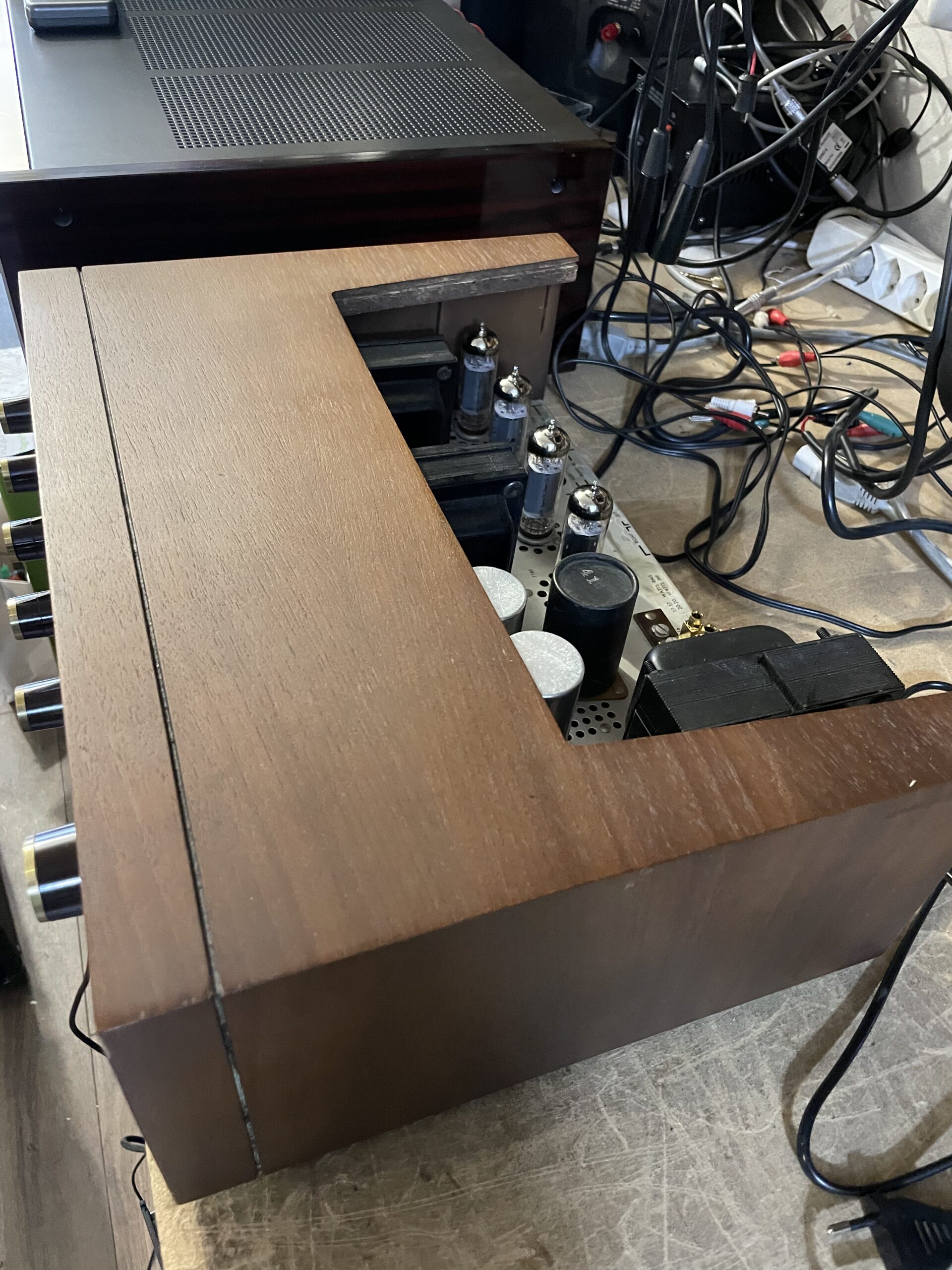

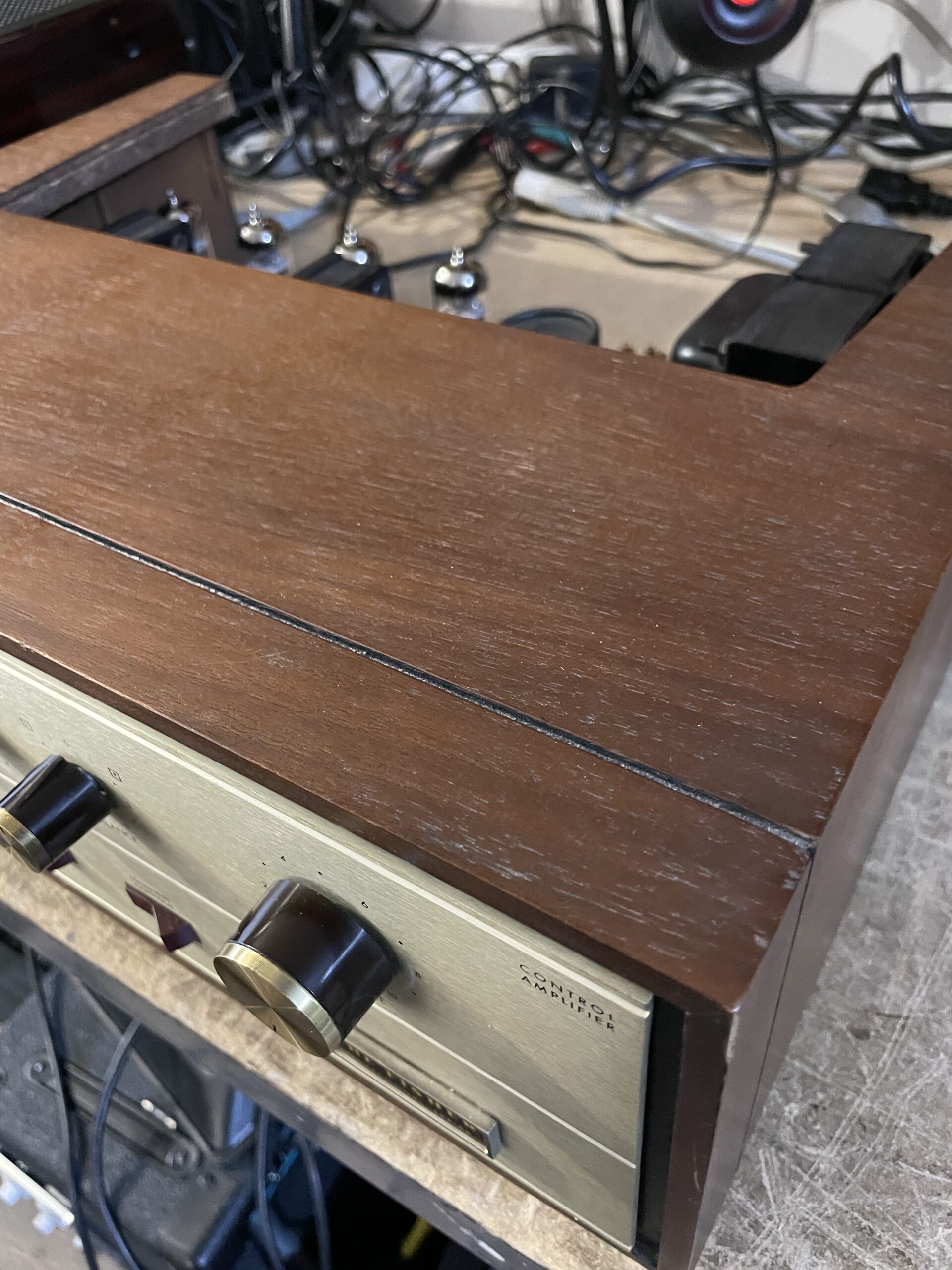

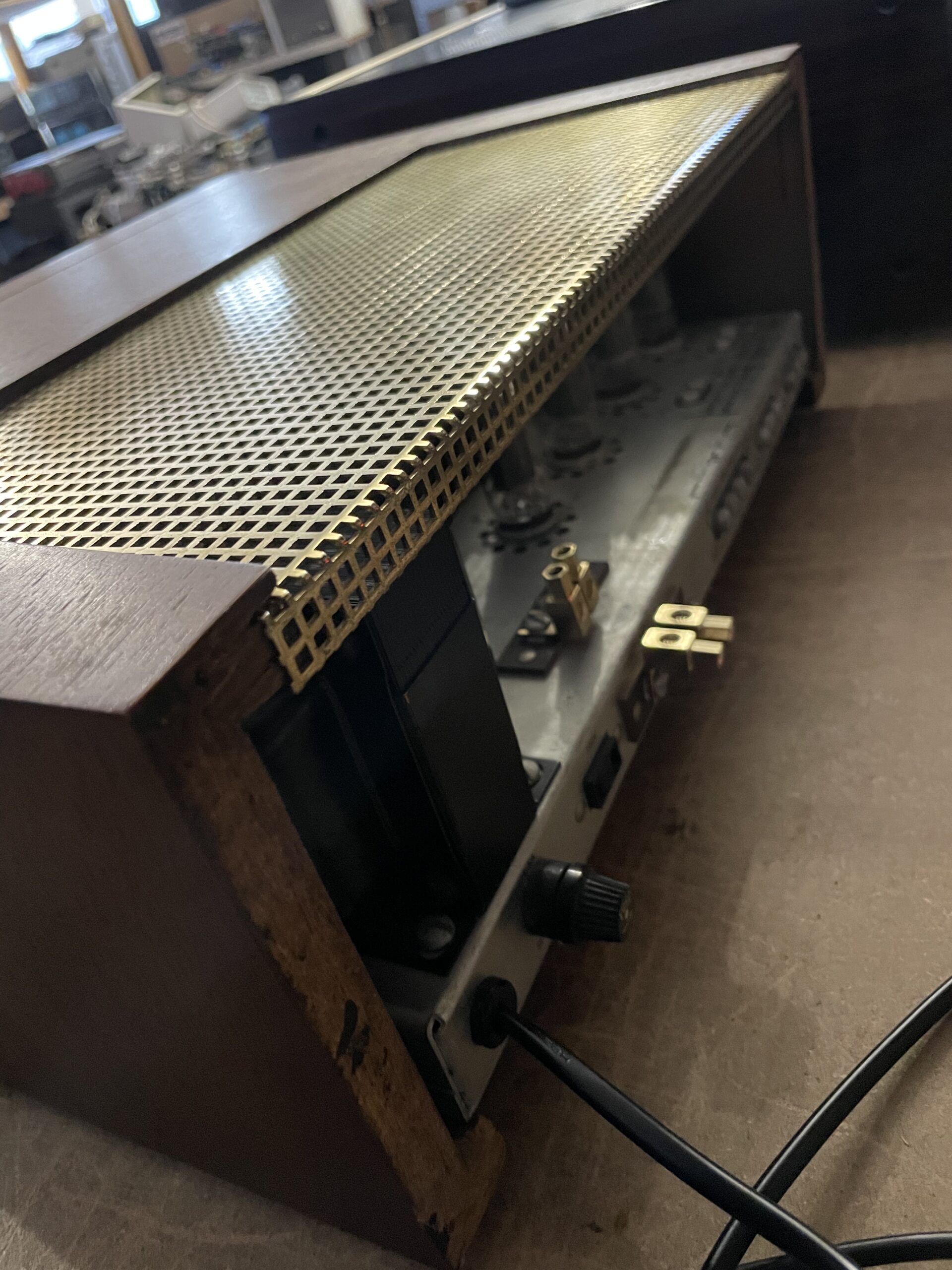

il est dans un état cosmétique proche du neuf ! pas de corrosion ou d’oxidation du châssis, le coffre en bois est juste comme neuf ! la grille dorée n’est ni tordu ni abimée !il a meme son carton d’origine.

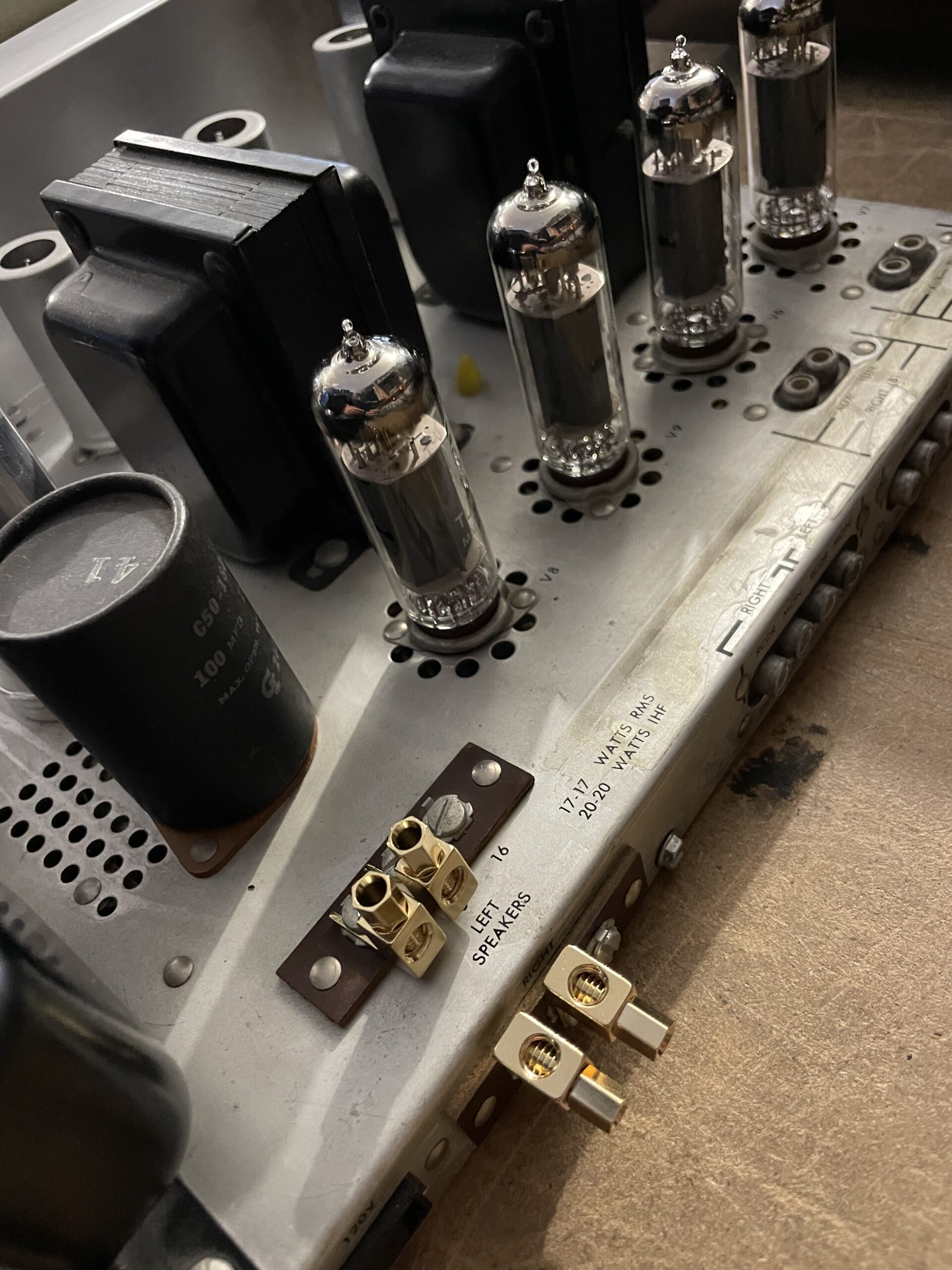

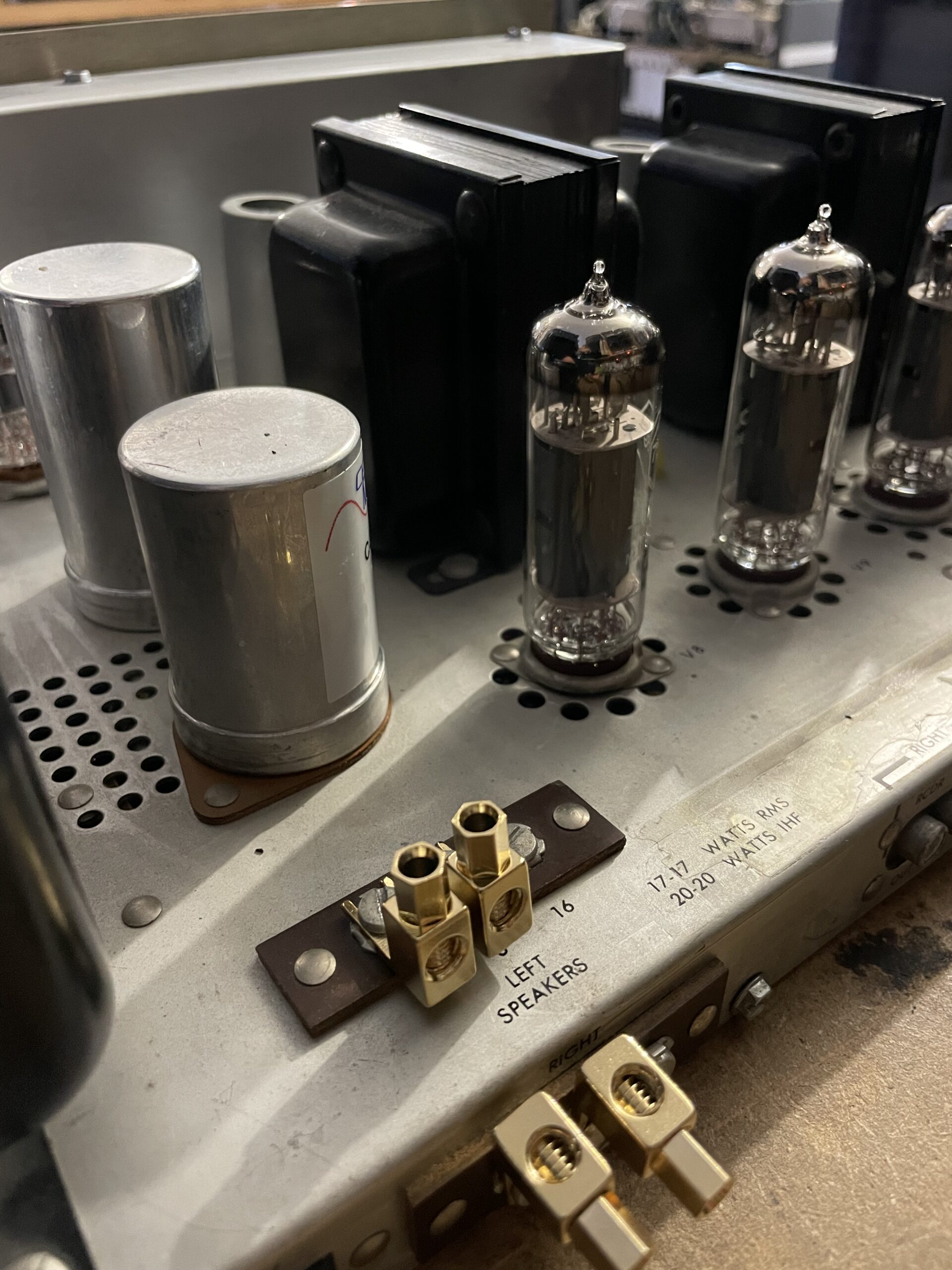

ce petit 2x 17w ravira les amateurs de son chaud vintage. possédant 3 entrées lignes et une entrée phono ( ceramic ou magnétique ) il s’intègreraient facilement dans n’importe quelle configuration. sortie HP 8 ou 16 Ohms. avec borniers Plaqué or.

Les plus

Pour cette époque, avoir un amplificateur multipliant des nombreuses entrées était une petite révolution, celles-ci énumérées dans les caractéristiques de l’engin ci-après. Deux potentiomètres destinés à régler le niveau d’entrée phono pour chaque canaux G&D. Un pont entre l’étage préamplificateur et amplificateur permettant de brancher une chambre de réverbération ou une ligne de retard, également une sortie mono L&R pouvant être reliée à un autre système d’amplification distant.

Caractéristique générale

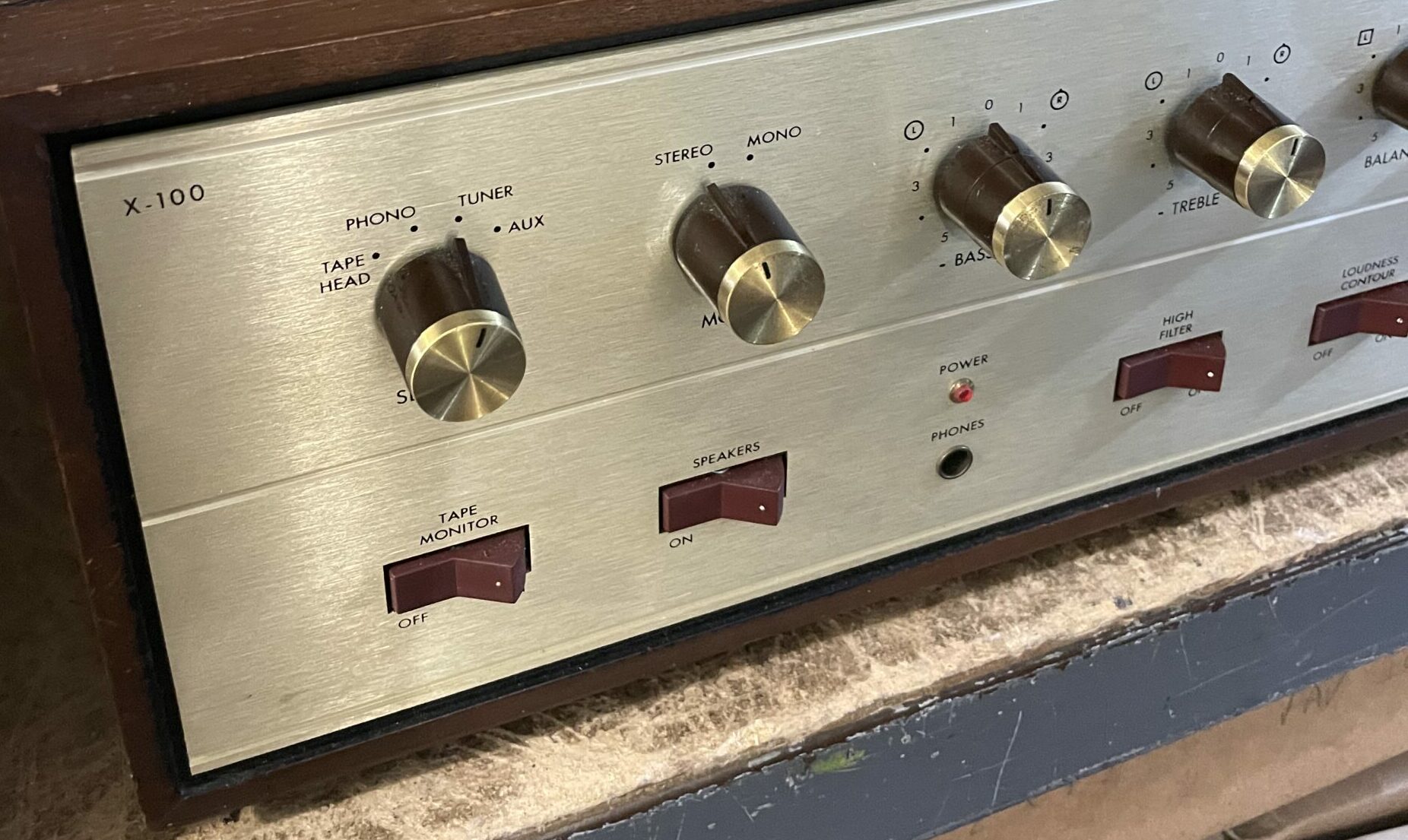

Gain général – Balance – Timbres Grave et Aigue – Sélecteur de «Mode» à 5 positions – Sélecteur d’entrées à 5 positions – Filtres de bruit de surface et de ronronnement – Compensation physiologique – Mise en service du canal central – Deux réglages de niveau du phono-capteur stéréophonique – inverseur de corrections Disque ou Bande
Contrôle Magnétophone.

Entrées :
Phono-capteur magnétique 1 ou tête magnétophone – Idem 2 – Phono-capteur piézoélectrique – Bloc Radio – Auxiliaire 1 – Auxiliaire 2 – Contrôle Magnétophone – Réverbération artificielle.

Sorties :
8 et 16 ohms – Magnétophone

Puissance modulée :
2 x 20 watts, selon les normes américaines.
2 x 13 watts, en valeur efficace pour 0,1 % de distorsion par harmoniques, selon les normes européennes les plus sévères.

Distorsion totale par harmoniques :
0,1 % à 13 Watts, à 40 Hz et 15 kHz.
0,5 % à 17 Watts, à 30 Hz et 17 kHz.
0,8 % à 20 Watts, à 20 Hz et 20 kHz.

Réponse en fréquences (Amplificateur de puissance) :
10 Hz – 65 kHz, à + 0 et -1,5 dB.
Globale : 20 Hz – 20 kHz, à ± 1 dB.

Réponse en puissance (par canal) :
15 Hz – 26 kHz, à ± 0,5 dB et 10 W.
20 Hz – 20 kHz, à ± 0,5 dB et 13 W.
20 Hz – 22 kHz, à ± 1 dB et 17 W.
35 Hz – 20 kHz, à ± 1 dB et 20 W.

Distorsion d’intermodulation (60 Hz et 7 kHz, 4 : 1)
0,3 % à 13 W et 0,7 % à 17 W.

Contre-réaction : 22 dB.

Facteur d’amortissement : 15.

Ronflement et souffle (sous la puissance nominale)
Entrées à haut niveau : – 80 dB.
Entrées à bas niveau : – 66 dB.

Diaphonie entre canaux : inférieure à 50 dB.

Sensibilité (pour obtention de la puissance nominale)
Phono: 3,6 mV – Tête de magnétophone: 2,2 mV – Radio : 220 mV –
Auxiliaire : 220 mV.

Filtre de ronronnement (Rumble): la pente d’atténuation est supérieure à 15 dB par octave, sous la transition à – 3 dB située à 45 Hz.

Filtre de bruit-de-surface (Scratch) : la pente d’atténuation est supérieure
à 12 dB par octave, au delà de la transition à – 3 dB située à 5 kHz.

Filtre infra-sonore coupure fixe et raide sous 20 Hz.

Commande de registre grave : + 15 dB à – 15 dB à 50 Hz.

Commande de registre aigu : + 14 dB à – 17 dB à 10 kHz.

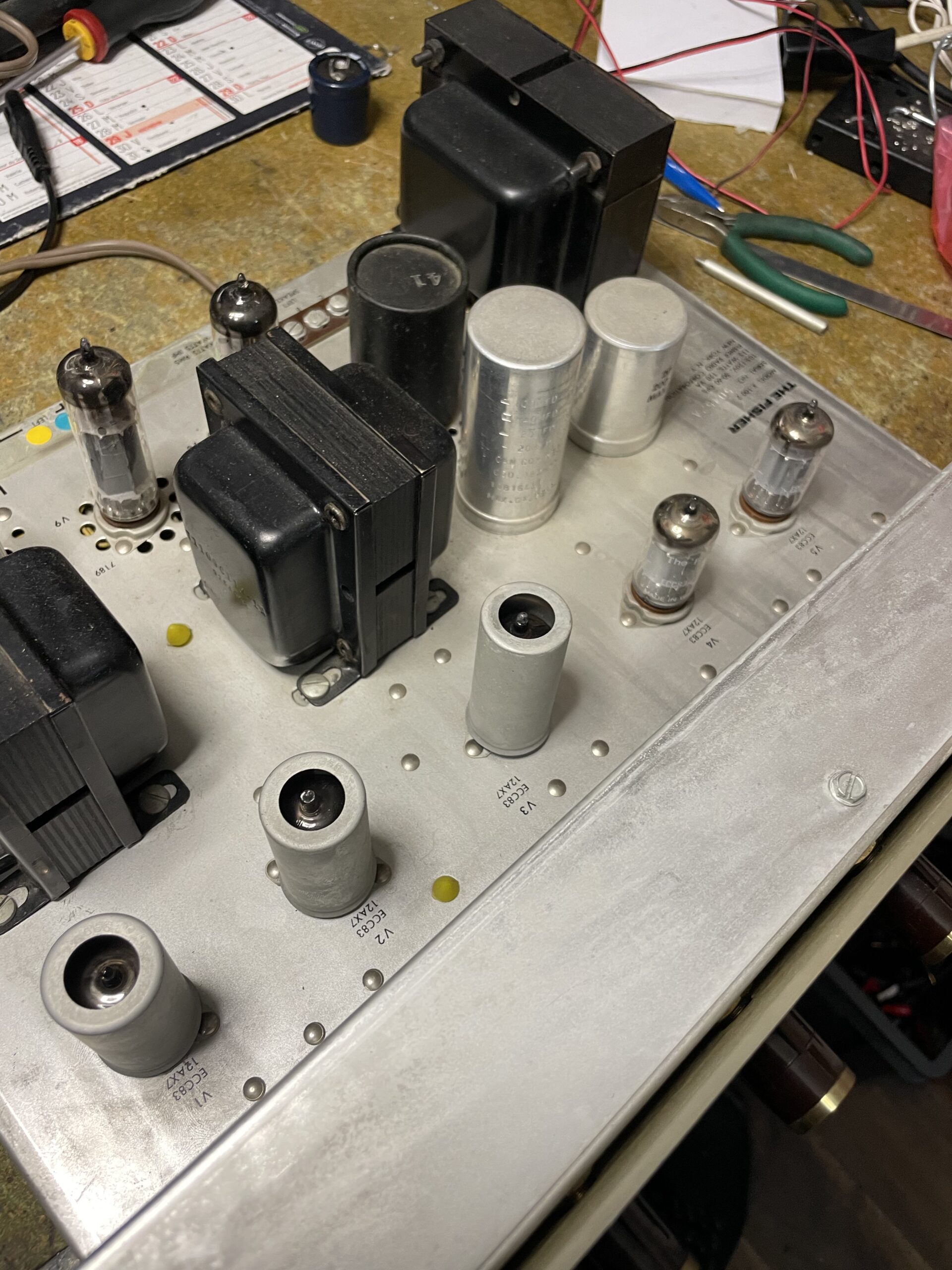

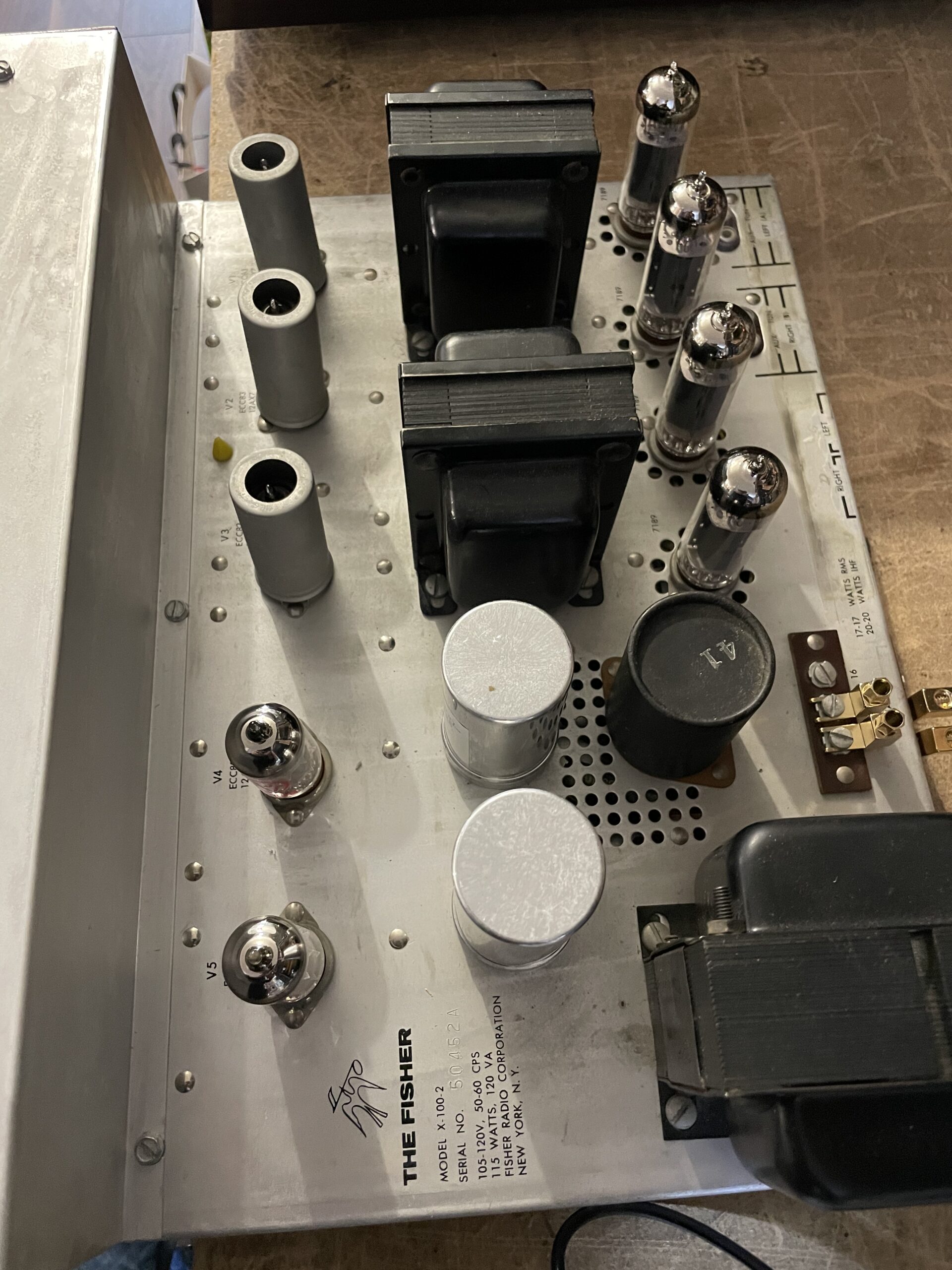

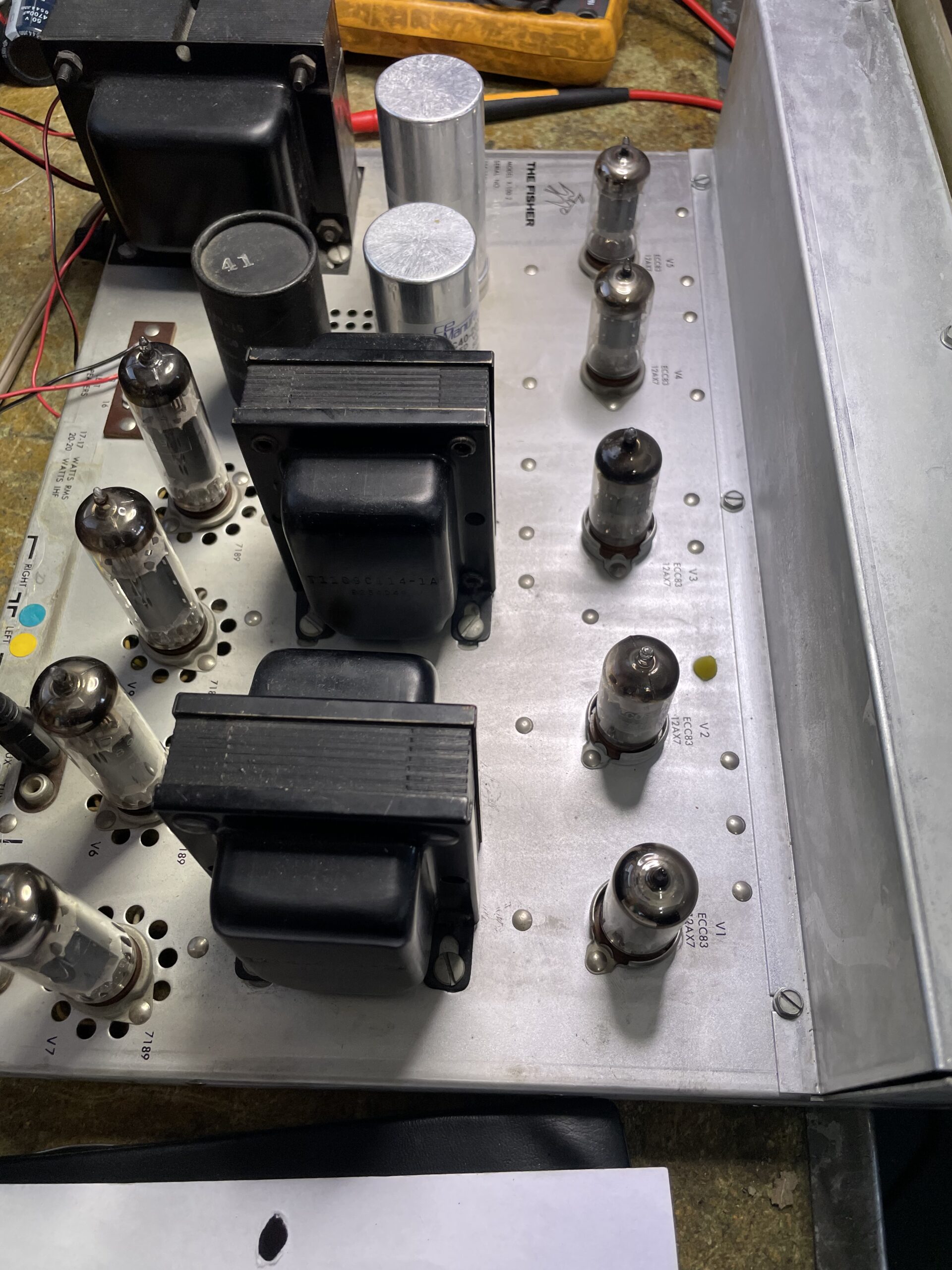

Tubes électroniques: 5x 12AX7 – 4x 7189

Dimensions : 38 x 12 x 30 cm. Poids : 10 kg.

Conclusion :

Le modèle présenté est de première main, en effet cet exemplaire m’a été acheté par mes parents le jour de mon anniversaire dans les années 65. Ce maillon faisant partie d’une chaîne composée d’une platine Thorens TD124 Mk1 toujours en activité et d’enceinte B&W que je n’ai plus et remplacée par la suite par une paire de Triangle Graphite, enceinte aillant un haut rendement. Au point de vue fonctionnement c’est le deuxième jeu de tubes que j’ai remplacé depuis lors et ceci par des Phillips pour l’ensemble sauf pour les 7247 par des GE et c’est tout à part un nettoyage de temps en temps.

Cet ensemble fonctionne parfaitement surtout avec les enceintes Triangle respectueux des timbres et de sa linéarité au niveau courbe de fréquence mais néanmoins avec une légère perte dans les basses fréquences que l’on peu corriger aisément en augmentant un peu les basses, et sans commentaire quand à la Thorens et sa cellule Shure 95 ED il y a certainement mieux mais j’en suis heureux.

Voilà, cet article peut-être imparfait mais c’est l’intérêt des forums, celui d’être ouvert à tout commentaires et informations complémentaires pour le plus grand plaisir des lecteurs.

A suivre Pierre Clément avec sa platine H L7 cellule L7 mono dorée.
